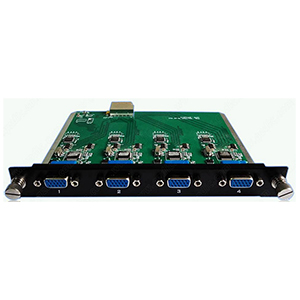

名称：VGA板卡  型号：4-VGA

　　功能特点：

　　独立的视频切换输出，模块化结构设计，支持插拔模块，安装简单，即插即用。支持信号时序重整，显示1920×1080P高清图像。混合矩阵有RS-232串行控制端口，可以兼容市场上的各种类型的拼接屏，也可以兼容国内外各种智能中控。

　　技术参数：

　　带宽：500MHz（-3dB）满载

　　支持最大分辨率：2048×1536

　　微分相位I/0S：<1.28度，3.58MHz。微分相位误差：0.1度，3.58-4.43MHz

　　最大传播延时：5nS（±1nS）。频率响应：少于±0.1dB-30MHz

　　切换速度：≤180ns（输入视不同的分辨率及信号格式速度有所不同）

　　VGA板卡

　　信号类型：4×VGA信号

　　输入格式：支持模拟视频信号（VGA/UXGA），RGBHV，RGsB，YPbPr

　　监控功能：支持输入信号监控功能，当无信号输入时自动报警提示

　　连接器：三排15孔（VGA母头）

　　最小电平：0.5Vp-p。

　　输出电平：2.0Vp-p。

　　阻抗：75Ω。

　　回波损耗：-30Db@5MHz

　　最大直流偏置误差：15mV。

　　DC偏差：最大±5mV

　　功耗：满载〈8W

　　温度：-20℃～65℃

　　VGA输出板卡

　　输入电压：AC100～240V。50/60Hz
